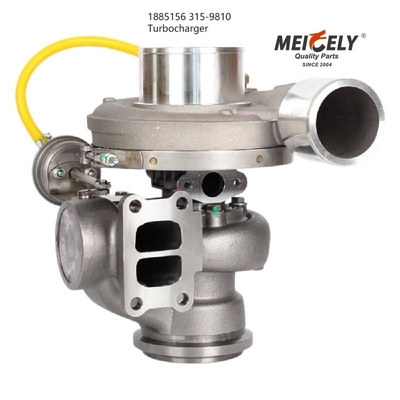

터보 충전기 1885156 Excavator 트랙 로더 6 C-9 C-15 973C D6R II와 호환

터보 충전기 1885156 Excavator 트랙 로더 6 C-9 C-15 973C D6R II

스펙트럼

설명:

교류장 OEM Excavator 번호 1885156

우리는 당신의 기계에 대한 다양한 공기 시스템 구성 요소를 보유하고 있습니다. 우리의 모든 공기 시스템 구성 요소는 정밀한 적합성과 수명을 보장하기 위해 프리미엄 OEM 등급 재료로 만들어집니다.우리는 터보 충전기를 제공합니다., 압축기, 수신기 건조기, 풍기, 분기장 등등.

정렬
엔진 플라이휠 하우징의 표면을 확인합니다.
(1) 엔진. (2) 다이얼 표시기. (3) 크랭크 샤프트. (4) 플라이 휠. (5) 플라이 휠 하우징.1엔진 플라이휠의 표면에 세로적으로 표시되도록 엔진 플라이휠에 1000분의 1 인크리멘트 다이얼 표시기 또는 가이드를 볼트하십시오.그리고 지표 줄기는 플랜지의 표면에 타고 있습니다2. 엔진 플라이 휠을 회전시켜 항상 같은 방향으로 추진력을 유지하고 엔진 플라이 휠 하우스 플랜지의 표면 오차를 참고하십시오.표면 편차는 위의 도표에 표시된 수치를 초과해서는 안 됩니다..
엔진 플라이휠 하우징을 확인하고 있습니다.
(1) 엔진. (2) 다이얼 표시기. (3) 크랭크 샤프트. (4) 플라이 휠. (5) 플라이 휠 하우징.3표시기가 장착 된 후 표시기 줄기를 엔진 플라이휠 하우스의 구멍에 탑재 할 수 있도록 배치하십시오.4. 엔진 플라이 휠을 회전 하 고 엔진 플라이 휠 하우징 홀의 구멍 특이점을 참조하십시오. 그래프 참조.
엔진 플라이휠의 주행 반지 표면을 검사합니다.
(1) 엔진. (2) 다이얼 표시기. (3) 크랭크 샤프트. (4) 플라이 휠. (5) 플라이 휠 하우징.5. 표시기가 엔진 플라이 휠에 세로, 그리고 표시기 줄기 플라이 휠의 얼굴에 타고 있도록 엔진 플라이 휠 하우징에 1000ths 다이얼 표시기 또는 가이드를 볼트.스윙 휠 을 회전 시키십시오. 운전 기어 가 꽂히는 표면의 표면 도출의 변동은 지름 1 인치 당 0.012 mm (.0005 in) 를 초과해서는 안 됩니다.
엔진 플라이 휠의 운전 링 파일럿 보어 확인
(1) 엔진. (2) 다이얼 표시기. (3) 크랭크 샤프트. (4) 플라이 휠. (5) 플라이 휠 하우징.6표시기가 장착 된 후 표시기 줄기를 엔진 플라이휠의 운전 반지 조종기 구멍에 탑재 할 수 있도록 배치하십시오. 플라이휠을 회전하십시오.드라이브 링 조종 뚫림의 엔진 플라이 휠의 특집은 0을 초과해서는 안 됩니다..13 mm (.005 in) 최대 총 표시 표시 표시 표시 표시 표시 표시 표시 표시 표시 표시 표시 표시 표시 표시 표시 표시
엔진 플라이휠의 조종사 베어 보러
(1) 엔진. (2) 다이얼 표시기. (3) 크랭크 샤프트. (4) 플라이 휠. (5) 플라이 휠 하우징.7. 표시기를 위치하여 줄기가 플라이 휠의 파일럿 베어링 구멍에 탑승합니다. 플라이 휠을 회전하십시오. 파일럿 베어링 구멍의 진심점은 0.13 mm를 초과해서는 안됩니다 (.005 in) 최대 총 표시 표시주행 반지 조종구 (C36987P1) 와 조종 베어링 구멍 (C36988P1) 사이의 진심점은 전체 지표 측정값 0.20mm (.008 in) 이 넘지 않아야 합니다.
엔진과 선박 변속기의 정렬
(1) 엔진. (2) 표시기. (5) 플라이휠 하우징. (6) 해상 기어. (7) 지원 브래킷. (8) 베드레일. (9) 샴 여기.8운전 반지 조종사의 내부 지름에 표시 스탠드를 가지고, 표시 장치의 반대쪽에 있는 플라이 휠과 플라이 휠 하우스 사이에 프라이 바를 사용하여 압력을 가합니다.표시기는 엔진 플라이휠의 수직 움직임을 측정합니다허용되는 최대 이동은 0.13mm입니다.
